Las pantallas o displays LCD permiten mostrar texto, gráficos e imágenes en los proyectos con microcontroladores como Arduino, Pic o Raspberry Pi. Ideal para visualización e ingreso de datos, implementar una interfaz hombre máquina (HMI) moderna y profesional o ayudarnos a realizar depuración de código (debugging) en nuestros proyectos.

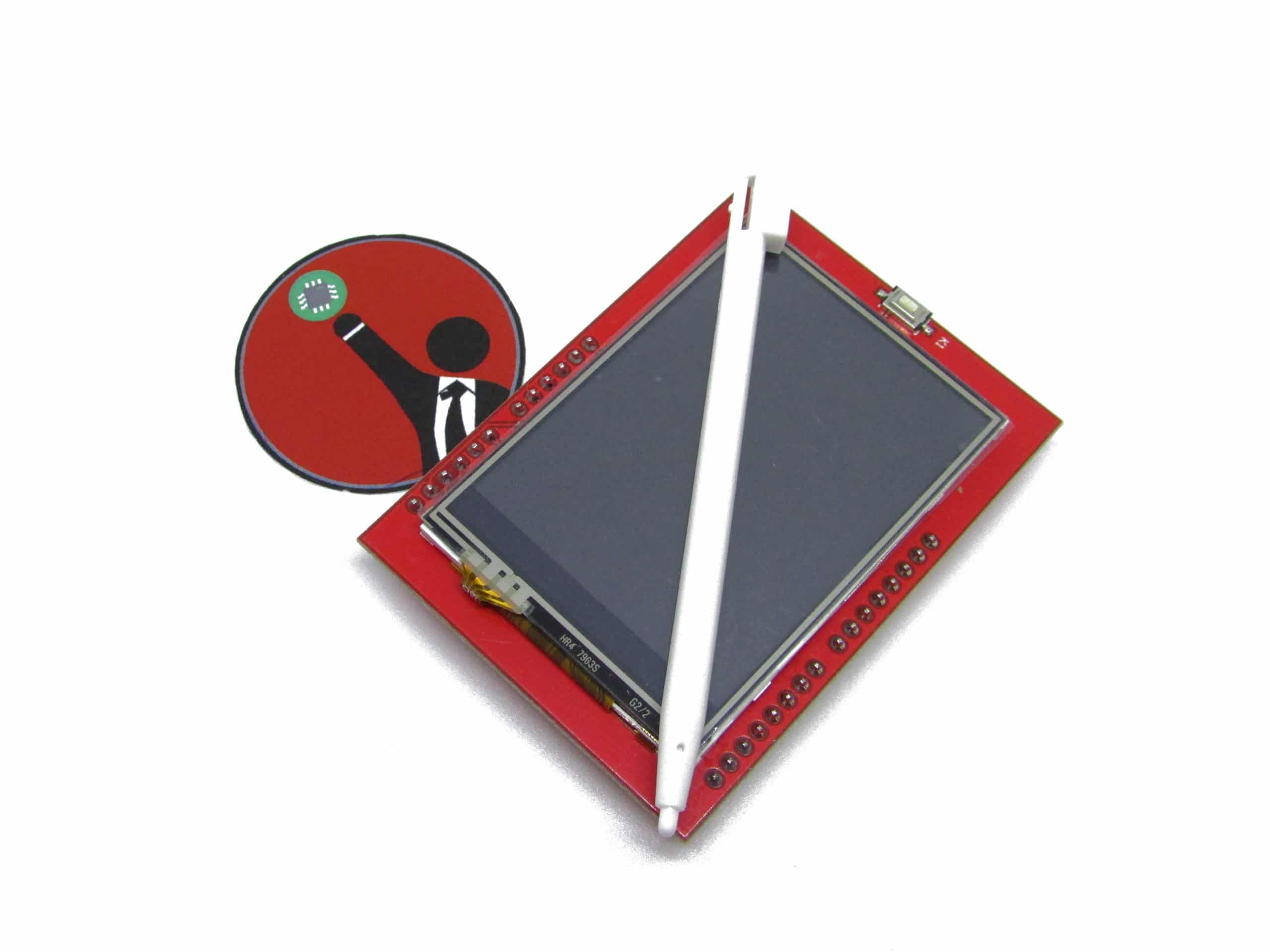

El Shield display LCD TFT 2.4″ es una pantalla táctil a colores con una resolución de 240×320 píxeles, controlador gráfico ILI9325, controlador táctil, comunicación LCD paralela y puede mostrar hasta 262144 colores RGB distintos. Agregar el shield display LCD a nuestros proyectos con Arduino es muy sencillo, a nivel de hardware solo es necesario montar el shield sobre nuestro Arduino Uno o Mega, en cuanto a la programación con Arduino se recomienda utilizar la librería: Open Smart. El LCD se controla mediante 8 pines de datos (2-9) y 4 pines de control (A0-A3), la pantalla táctil comparte el bus de datos del LCD para enviar la posición. El shield display incluye además un socket para memorias micro SD, útil para almacenar imágenes en formato mapa de bits (bmp). La memoria SD se conecta por el puerto SPI al Arduino (10-13). Adicionalmente tiene un sensor de temperatura LM75A en placa para hacer pruebas y mostrar datos con solo conectarlo con un Arduino. El LM75A se comunica mediante bus I2C, su dirección es 0x48. La retroiluminación está siempre conectada, pero se puede desoldar el jumper “3.3v” y soldar el jumper “d3” que está en la sección “backlight” al reverso de la tarjeta para que sea controlado por el pin D3 del Arduino. Compatible con Arduino Uno, Mega y Due.
ESPECIFICACIONES TÉCNICAS
- Voltaje de operación: 5 VDC
- Regulador de volt. en tarjeta a 3.3V
- Corriente de funcionamiento: 150 mA
- Controlador gráfico (driver): ILI9325
- Interfaz LCD: Data (8 pines) Control (5 pines)
- Interfaz micro SD: SPI (SS,DI,DO,SCK)
- Nivel lógico de SPI: 3.3 – 5V
- Tamaño de la pantalla (diagonal): 2.4″ (61mm)
- Resolución: 240×320 píxeles
- Profundidad de color o bits por pixel: 16/18 bpp
- Cantidad de colores: 262144 colores (18-bit: R6G6B6)
- *Puede trabajar opcionalmente a RGB 16-bit: R5G6B5
- Dimensiones pantalla: 49*36mm (área visible)
- Dimensiones placa: 68*53mm
- Socket para memoria externa micro SD
- Pantalla táctil resistiva
- Sensor de temperatura en placa: LM75
- Interfaz LM75: I2C (SCL, SDA)
- LM75 Dirección I2C: 0X48
